30 m
Altura total
10
Tramos de 3 m
200 kg
Carga máx. publicada
5
Bridas de retenida
200 km/h
Dato de viento publicado
QUÉ ES Y PARA QUÉ SIRVE
Estructura modular para elevar antenas y equipos de telecomunicaciones

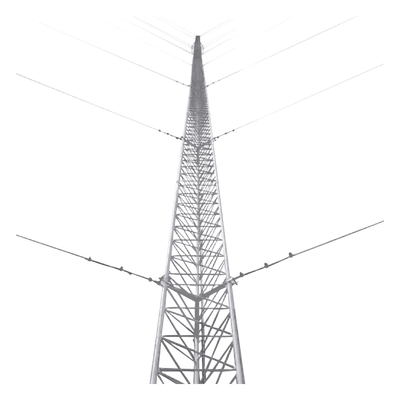

La KTZ-30G-030 es una torre arriostrada instalada desde piso. Sus retenidas estabilizan la estructura mientras los tramos STZ30G permiten alcanzar una elevación total de 30 metros.
POR QUÉ ELEGIRLA
Protección para intemperie y ambientes húmedos
Los tramos STZ30G utilizan galvanizado por inmersión en caliente, orientado a ambientes donde la corrosión es una consideración importante.
CARACTERÍSTICAS PRINCIPALES
Lo esencial del KTZ-30G-030
30 metros en configuración modular
Diez tramos STZ30G de 3 m forman la estructura principal.
Galvanizado por inmersión en caliente
Acabado anticorrosivo acorde a NMX-H-004-SCFI-2008.
Cinco niveles de retenida
La configuración de 30 m utiliza cinco bridas distribuidas sobre la torre.
Kit preparado para montaje desde piso
Incluye base, ancla de base, anclas de piso, bridas, herrajes principales y 15 tensores TEN-1/2X6-OGJ.
INSTALACIÓN DE RETENIDAS
Cómo se estabiliza una torre de 30 metros
Para esta configuración, el diagrama de referencia TZ30 distribuye cinco niveles de bridas y tres direcciones de retenida alrededor de la torre.
REFERENCIA PARA 30 m
Distancia de referencia al anclaje
21 m
Para torre TZ30 de 30 m según diagrama de instalación.
Diagrama de referencia publicado por SYSCOM.
Importante: el diagrama sirve como referencia de instalación. El proyecto debe considerar cargas reales, condiciones de viento, resistencia del suelo, cimentación y revisión por personal capacitado.
CONTENIDO DEL KIT
Componentes incluidos
| Cantidad | Modelo | Componente |
|---|---|---|
| 10 | STZ-30G | Tramos de torre de 30 cm de ancho de cara |
| 1 | SCZ-30-PG | Copete con opresor para pararrayo |
| 5 | SJB-30G | Bridas para sujeción de retenida |
| 1 | SBA-30G | Base para torre |
| 1 | SAB-30G | Ancla para base de torre |
| 3 | SAP-02G | Anclas de piso para retenidas |
| 30 | SCUE-474 | Cuellos para cable de retenida |
| 90 | NUDO-316F | Abrazaderas tipo perro de 3/16' |
| 15 | TEN-1/2X6-OGJ | Tensores de 1/2' × 6' para ajuste del sistema de retenida |
IMPORTANTE ANTES DE INSTALAR
Elementos y condiciones adicionales del proyecto
Cable de retenida
No incluido. Para esta configuración se publica como referencia aproximadamente 480 m de cable de 1/8' SRET318CAM o diámetro superior.
Tensores incluidos
El kit contempla 15 tensores TEN-1/2X6-OGJ para el ajuste de las líneas de retenida.
Puesta a tierra
No incluida. El kit no contempla electrodos, conductores, equipotencialización ni sistema externo de protección contra rayos.
Señalización aeronáutica
No incluida. La torre se suministra con acabado galvanizado. La necesidad de pintura de contraste, luces de obstáculo u otras medidas debe validarse según la ubicación y altura final instalada.
ESPECIFICACIONES CLAVE
Datos técnicos principales
Las cifras publicadas no sustituyen el cálculo estructural del proyecto. La carga instalada, área expuesta al viento, accesorios, suelo, cimentación y condiciones del sitio deben ser revisadas por personal competente.
PARA COMPLETAR LA SOLUCIÓN
Elementos que deben evaluarse en el proyecto
Retenida
Cable de retenida no incluido y ajuste correcto de tensión.
Cimentación
Validar suelo y diseño de bases/anclajes.
Puesta a tierra
No incluida. Debe diseñarse e instalarse por separado cuando aplique.
Trabajo en alturas
Montaje y mantenimiento con personal autorizado y sistema de protección contra caídas.
Señalización aeronáutica
No incluida. Validar si Aerocivil requiere pintura de contraste, luces de obstáculo u otras medidas para el sitio.
Acceso seguro
Evaluar línea de vida y sistema anticaídas.
CONSIDERACIONES DE INSTALACIÓN EN COLOMBIA
Seguridad, diseño y validaciones previas
Trabajo en alturas
El personal expuesto a riesgo de caída debe cumplir los requisitos de capacitación, entrenamiento, autorización y protección contra caídas establecidos para trabajo en alturas.
Diseño estructural
Suelo, cimentación, cargas, área al viento, anclajes y condiciones del sitio deben revisarse antes del montaje.
Puesta a tierra y rayos
No están incluidos en el kit. El proyecto debe determinar el sistema de puesta a tierra, equipotencialización y protección contra descargas que resulte aplicable.
Señalización aeronáutica
Una torre de 30 m no debe asumirse automáticamente como obligada a llevar pintura o luces únicamente por su altura. Debe validarse su ubicación, altura final y posible condición de obstáculo conforme a los requisitos aplicables de Aerocivil.
Pintura y balizamiento
Si la evaluación aplicable exige señalización, pueden requerirse pintura de contraste, luces de obstáculo u otras medidas aeronáuticas. Estos elementos no forman parte del KTZ-30G-030.
Permisos del sitio
Deben verificarse las condiciones urbanísticas, territoriales y aeronáuticas que resulten aplicables al lugar de instalación.
Importante: la ficha del producto no sustituye el diseño estructural, el programa de trabajo en alturas, el diseño eléctrico, la evaluación de obstáculos ni los permisos requeridos para cada emplazamiento.
COMPARACIÓN DE LA FAMILIA
KTZ-30G-024 vs KTZ-30G-030 vs KTZ-30G-030P
Comparten tramos STZ30G galvanizados; cambian altura, cantidad de tramos y tipo de instalación.
| Característica | KTZ-30G-024 | KTZ-30G-030 MODELO ACTUAL |
KTZ-30G-030P |
|---|---|---|---|
| Instalación | Piso | Piso | Techo / losa |
| Altura | 24 m | 30 m | 30 m |
| Tramos STZ30G | 8 | 10 | 10 |
| Bridas de retenida | 4 | 5 | 5 |
| Anclaje de retenida incluido | 3 × SAP-02G | 3 × SAP-02G | 3 × SAP-01G |
PREGUNTAS FRECUENTES
DOCUMENTACIÓN
Nota: imágenes y diagramas ilustrativos. El cable de retenida, el sistema de puesta a tierra, la protección contra rayos y la señalización aeronáutica no se incluyen. La necesidad de pintura, luces de obstáculo, permisos y demás medidas debe validarse de acuerdo con las condiciones reales del sitio y la regulación aplicable.
SYSCOM TOWERS · KTZ-30G-030
30 metros de elevación con estructura modular galvanizada
10 tramos STZ30G · 5 niveles de retenida · 15 tensores · instalación de piso
