Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida). KTZ-30G-015 SYSCOM TOWERS

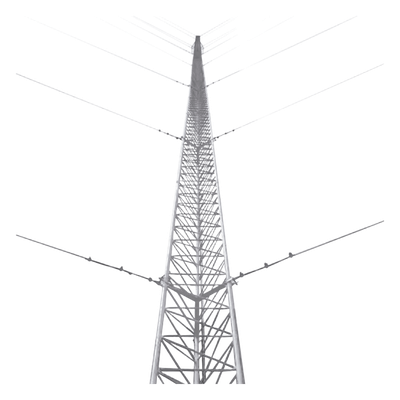

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Marca

SKU KTZ-30G-015

Disponibilidad Consultar disponibilidad

$7.114.941 IVA incl.$5.978.942 sin IVA$2.248$1.889

Precio de tienda. Cambia Sin IVA / Con IVA y COP / USD en la barra superior. El pago es en COP.

Canal online: arranque 10% sobre lista. Con compra continua el descuento por artículo puede llegar hasta 50%. Nunca por debajo del costo de compra.

Características Destacadas: Producto elaborado Bajo Normativa ISO 9001:2015.Gran Elevación / Bajo costo.100% Inspección de Ensamble Tramo – Tramo.Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.Ideal para zonas costeras de alta humedad o áreas industriales. Características Físicas:Carga Axial Máxima: 200 Kg. Altura:15 metros (5 tramos).Resistencia al viento: 200 km /hr.Protección anticorrosiva:…

Disponibilidad marcas mayoristas

SucursalCantidad
Nuevo0

Sale de nuestras bodegas en Bogotá y Cali. Envío gratis nacional desde $1.000.000. Retiro en bodega sin costo. Garantía de fabricante. Pago en COP.

Disponibilidad: Agotado

Código: KTZ-30G-015 Categorías: , , Marca:

¿Eres integrador? Obtén precio profesional

Crear cuenta · Hablar con ESME

Publicar ficha Facebook · LinkedIn · X

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo – Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 200 Kg.
  • Altura:15 metros (5 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad
Modelo
 Descripción
5 STZ-30G Tramo de torre de 30 cm. de ancho de cara. Cada tramo incluye tornillería para armado.
1 SCZ-30PG Copete de torre de 30 cm. con opresor para pararrayo.
3 SJB-30G Brida para sujeción de Retenida.
1 SBA-30G Base para torre de 30 cm.
1 SAB-30G Ancla para base de torre.
3 SAP-02G Ancla de Piso para torre Arriostrada
18 CUELLO-14LS Cuello para cable de retenida.
54 NUDO-316MS Abrazadera tipo perro de 3/16′

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8′ (SRET-318, o SRET-318-CAM ) o diámetros superiores.

Se recomiendan 9 tensores de 1/2′ x 6′. (TEN-1/2X6OGS). No incluidos.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ15-PRO.– ¡Todo incluido! Ideal para torres de 15 m con dipolo corona, cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
     1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
     1 S610 Registro plástico.
     3 TGCR11 Conector de Ojo
     2 TGAB18 Conector para Varilla
     1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):


Cantidad Modelo  Descripción
        1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
        1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
        1 S610 Registro plástico chico.
        1 ANTIOX Aerosol para protección de terminales.
        3 TGCR11 Conector de Ojo.
        2 TGAB18 Conector para Varilla.
       10 TGAC

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 20 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Sistema de Señalización/Iluminación  (No incluido):

Cantidad Modelo  Descripción
        2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
        2 HLU3 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad    Modelo  Descripción
    2 SHE-LV Par de herrajes de sujeción
    1 S-GULV Guía para línea
   17 SRET-338 Cable de 3/8′
    6 NUDO-38FS Nudo forjado 3/8′
    2 CUELLO-38LS Cuello 3/8′
    1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
    1 SYS-USA7B (Opcional) Arnés de Suspención.



*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (marcas mayoristas no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.


Diagrama Representativo: Instalación de Retenida Versión 2.0


 Imágenes de Instalación


LOGO ROHN

Características Principales

  • Certificación ISO 9001:2015 para calidad garantizada
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Resistencia al viento hasta 200 km/h
  • Altura total de 15 metros (5 tramos)
  • Aplicación en zonas costeras e industriales
  • Carga axial máxima de 200 kg
